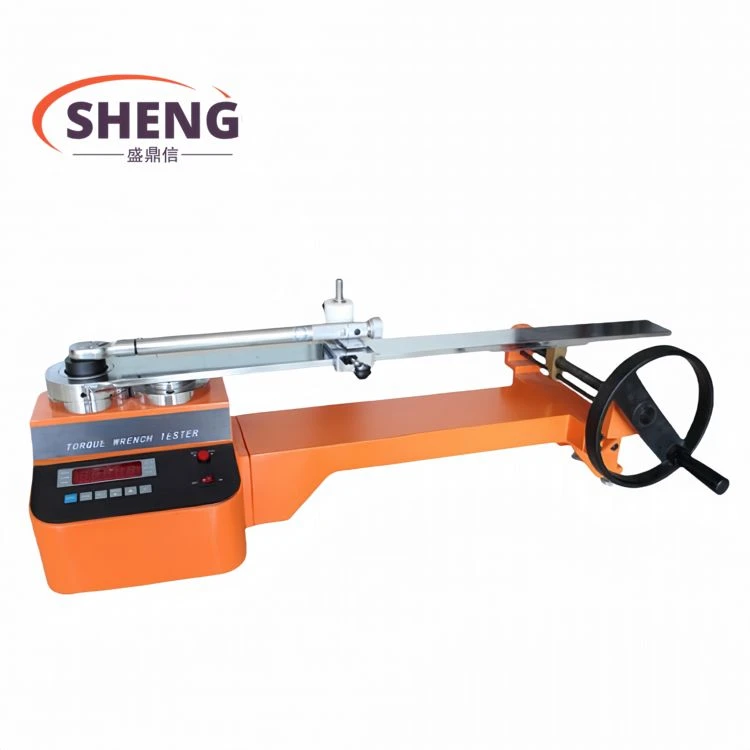

Kahe sensoriga digitaalne pöördemomendi mutrivõtme tester



Kahe sensoriga digitaalne pöördemomendi mutrivõtme tester on katseseade, mida kasutatakse erinevate momentvõtmete kalibreerimiseks. Seade kasutab ühe kiibi juhtimistehnoloogiat ja koosneb ülitäpsetest pöördemomendi anduritest ja jõuklambritest. Sellel on täpne testimine, stabiilne jõudlus, rikkalikud funktsioonid ja lihtne töö. Seade järgib Rufa juhtivat tehnoloogiat tööstuses ja kõik näitajad on jõudnud kodumaisele esmaklassilisele tasemele. See on väga kulutõhus testimisvahend ja seda on laialdaselt kasutatud töötlevas tööstuses ning mõõtmis- ja testimisosakondades, nagu elekter, kergetööstus, masinad, mootorid, sisepõlemismootorid, elektrisõidukid, mootorrattad, autod, laevad ja lennukid.

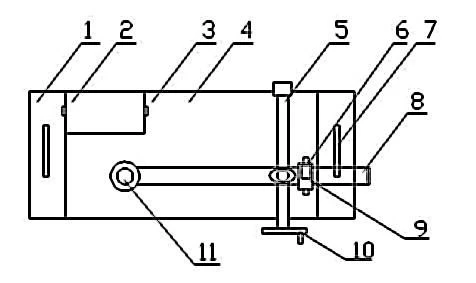

Kahe sensoriga digitaalse pöördemomendi mutrivõtme testeri tasapinna skeem (joonis 1), tagantvaade (joonis 2):



Joonis 1



Joonis 2

Osade nimi:

1- Alusplaat:

2- Ekraan: saab määrata ja kuvada pöördemomendi väärtust;

3- Kuva nurga reguleerimise nupp:

4- Eluase:

5- Kruvi:

6- Kõrguse reguleerimise nupp: saab reguleerida platvormi kõrgust, et pöördemomendivõtit saaks testida horisontaalasendis. Kui see ei ole horisontaalses olekus, võib see põhjustada mõõtmisvigu;

7- Käepide: kasutatakse instrumendi liigutamiseks;

8- Horisontaalne jõuvarras:

9- Vasak ja parem reguleerimisnupp: reguleerige testplatvormi nii, et see sobiks testitava pöördemomendi mutrivõtme õla pikkusega, ja saate reguleerida ka testplatvormi suunda, et kohaneda mõõtmise edasi- ja tagasisuunas. pöördemomendi mutrivõti;

10- Juhtiv käsiratas: laadige või tühjendage katsetatav momentvõti;

11- Anduri jõupea: tehases on mitu konversioonikatsepead varustatud vastavalt pöördemomendivõtme ruudukujulisele pea suurusele;

12- RS232 ühendusava: saab ühendada arvutiga (seda funktsiooni ei ole tehases varustatud ja kasutajal tuleb selle funktsiooniga instrument eraldi osta);

13- Tühi;

14- Toitelüliti [POWER]:

15- Pistikupesa (AC11V/220V):

16- Paigaldage tagumine kaas: avage instrumendi kalibreerimiseks tagakaas. Mitteprofessionaalidel on tahvli eemaldamine rangelt keelatud!

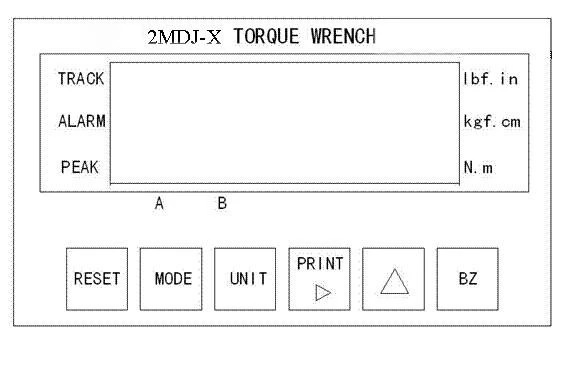

Kahe sensoriga digitaalse pöördemomendi mutrivõtme testeri ekraani paneeliskeem on näidatud joonisel 3.



Joonis 3

● Ekraani keskel olev kuvaaken võib näidata hetke pöördemomendi väärtust. Kolm paremal asuvat märgutuld tähistavad vastavalt kolme mõõtühikut. Kolm märgutuld vasakul: TRACK tuli näitab, et mõõterežiim on jälgimisolekus, PEAK tuli näitab, et mõõterežiim on tipptasemel ooteolekus, ja ALARM tuli näitab ülepiiri häiret;





1. Lülitage toitelüliti sisse;
2. Vajaliku mõõtühiku valimiseks vajutage klahvi "ÜHIK";
3. Vajutage klahvi "MODE", et seada mõõtmisrežiimiks "TRACK";
4. Kuvatava väärtuse nullimiseks vajutage nuppu "RESET";
5. Vajutage "BZ" klahvi ja selle kombinatsiooni klahvi, et määrata ülemise piiri häire väärtus;
6. Valige tarvikud, mis sobivad mõõdetava momentvõtmega, ja asetage need jõuanduri peale;
7. Asetage mõõdetav momentvõti töökohale (jõuanduri pea ja katseplatvormi vahele) ning reguleerige kõrguse reguleerimisnuppu, et pöördemomendi mutrivõtit oleks veetasemel. =Horisontaalses olekus reguleerige vasak- ja parempoolseid reguleerimisnuppe, et kohanduda pöördemomendi mutrivõtme käe pikkuse ja mõõtmissuunaga;
8. Vajutage klahvi "MODE", et seada mõõterežiim olekusse "PEAK" või "TRACK". Kui see on "PEAK" olekus, saate tipptaseme andmed (maksimaalse väärtuse andmed) salvestada. Maksimaalse väärtuse andmete kustutamiseks ja ekraani nulli viimiseks vajutage lähtestusklahvi "RESET";
9. Laadimiseks keerake käsiratast ja näete ekraanil, et pöördemomendi väärtus laadimisel muutub. Kui pöördemomendi väärtus saavutab või ületab seatud häireväärtust, kostab seade häiret ja ekraanil süttib häiretuli "ALARM", mis tuletab operaatorile meelde laadimise lõpetamist; Mõõtmise täpsuse parandamiseks tuleks maksimaalsele või seatud väärtusele lähenemisel või selle hindamisel laadimiskiirust aeglustada;
10. Kui soovite mõõteväärtust printida või mõõteandmed arvutisse edastada, vajutage [P PRINT】Prindiklahv;
11. Katsetava pöördemomendi mutrivõtme eemaldamiseks pöörake käsiratast tagurpidi;
12. Kui soovite testimist jätkata, korrake ülaltoodud samme. Üldiselt on soovitatav mõõta mitu korda ja võtta keskmine väärtus;
13. Kui test on läbi, eemaldage testitarvikud, lülitage toide välja ja hoidke instrumenti korralikult;
14. Kui kasutaja ei testi pöördemomendivõtit, vaid muid tööriistu, vaadake ülaltoodud testimisprotsessi. Vajadusel on vaja spetsiaalset kinnitust;





Mudel	Pöördemomendi vahemik [N.m]	Kaal [Kg]	Maksimaalne efektiivne käsi [mm]	Välismõõtmed [mm]			Juht [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Täpsus	±1%
Kuvamisrežiim	5-kohaline LED-ekraan
Toiteallikas	AC 220v-240v/50Hz



1. Mõõtmise täpsus: ±1%

2. Häire väärtuse seadistusvahemik: täisvahemikus

3. Kasutustingimused

(a) Ümbritsev temperatuur: 0-40 kraadi

(b) Suhteline õhuniiskus: 80% suhteline õhuniiskus või sellega võrdne

(c) Toide: AC220V±10%, 50Hz
